Włącznik do taśmy led dotykowy ściemniający 10mm DC5-24V 3,5A

Cena 45,00 zł
szt.
Dostępność:
duża ilość
Cena 45,00 zł
Czas wysyłki: 24 godziny

Włącznik do taśmy led dotykowy ściemniający 10mm DC5-24V 3,5A

Cena 45,00 zł
szt.
Dostępność:
duża ilość
Czas wysyłki: 24 godziny
Dostawa od 13,90 zł - InPost Paczkomaty 24/7

5.0

Prescot LED

Sprzedaliśmy już tysiące produktów. Dzięki waszym opiniom docieramy dalej.

Oceń nas na Google

Opis

Dane techniczne

Produkty powiązane

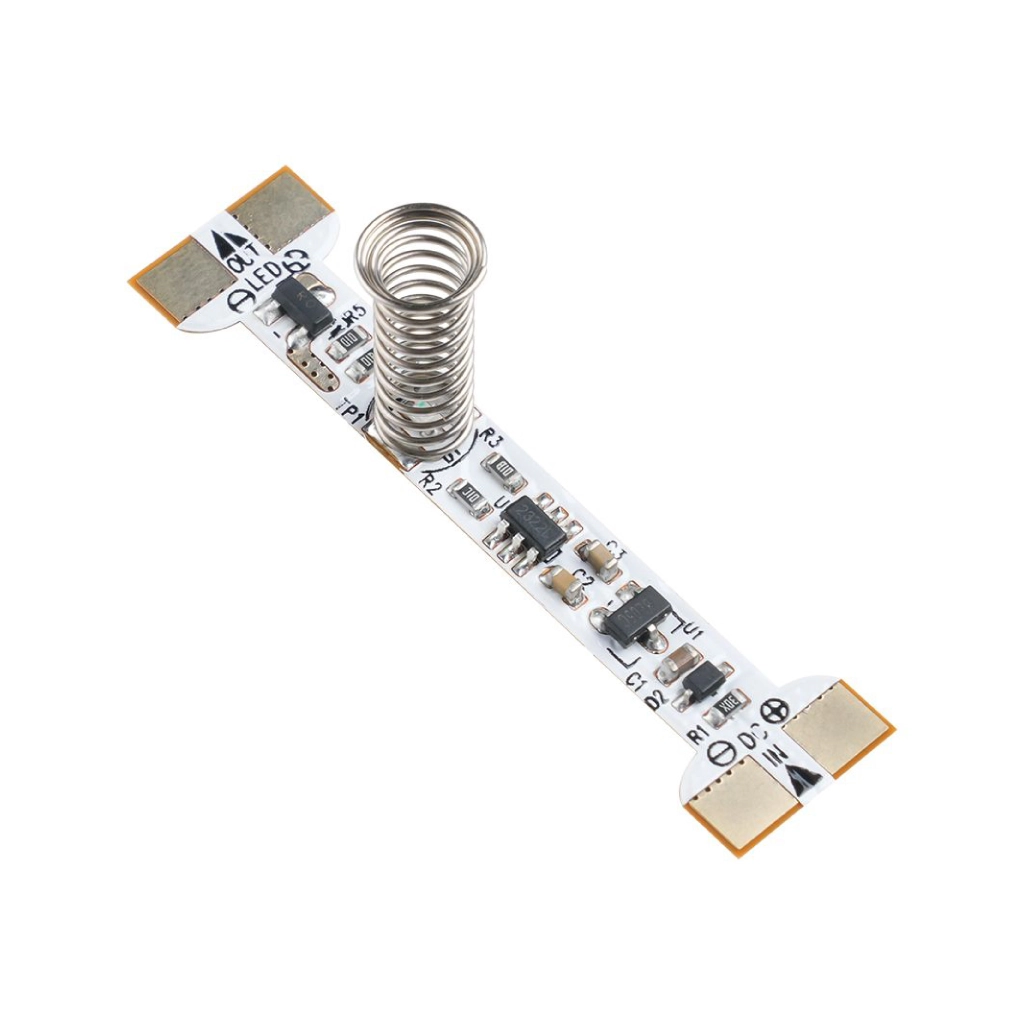

Moduł dotykowy do włączania, wyłączania i regulacji jasności jednokolorowej taśmy LED. Sprężyna przekazuje dotyk przez osłonę profilu. Elastyczne PCB można dopasować do szerokości 5-10 mm.

Parametry techniczne

  • Prąd maksymalny: 3,5 A*
  • Miejsce użytkowania: Wewnątrz
  • Sposób sterowania: Dotyk
  • Napięcie wejścia / wyjścia: 5-24 V DC
  • Wymiary PCB: 40 × 10 mm
  • Rodzaj PCB: Elastyczne
  • Materiał PCB: Miedź
  • Grubość miedzi PCB: 3 oz
  • Pola lutownicze: 2 × (4 × 2,5 mm)
  • Wskaźnik: Niebieski
  • Temperatura pracy: -10 do +45°C
  • Zakres ściemniania: 5-100%
  • Wysokość sprężyny: 13 mm
  • Szerokość po przycięciu: 5-10 mm
  • Grubość PCB taśmy: 0,20-0,35 mm
  • Obsługiwane przewody: 24-16 AWG
  • Przekrój przewodów: 0,22-1,32 mm²

Warunki użytkowania

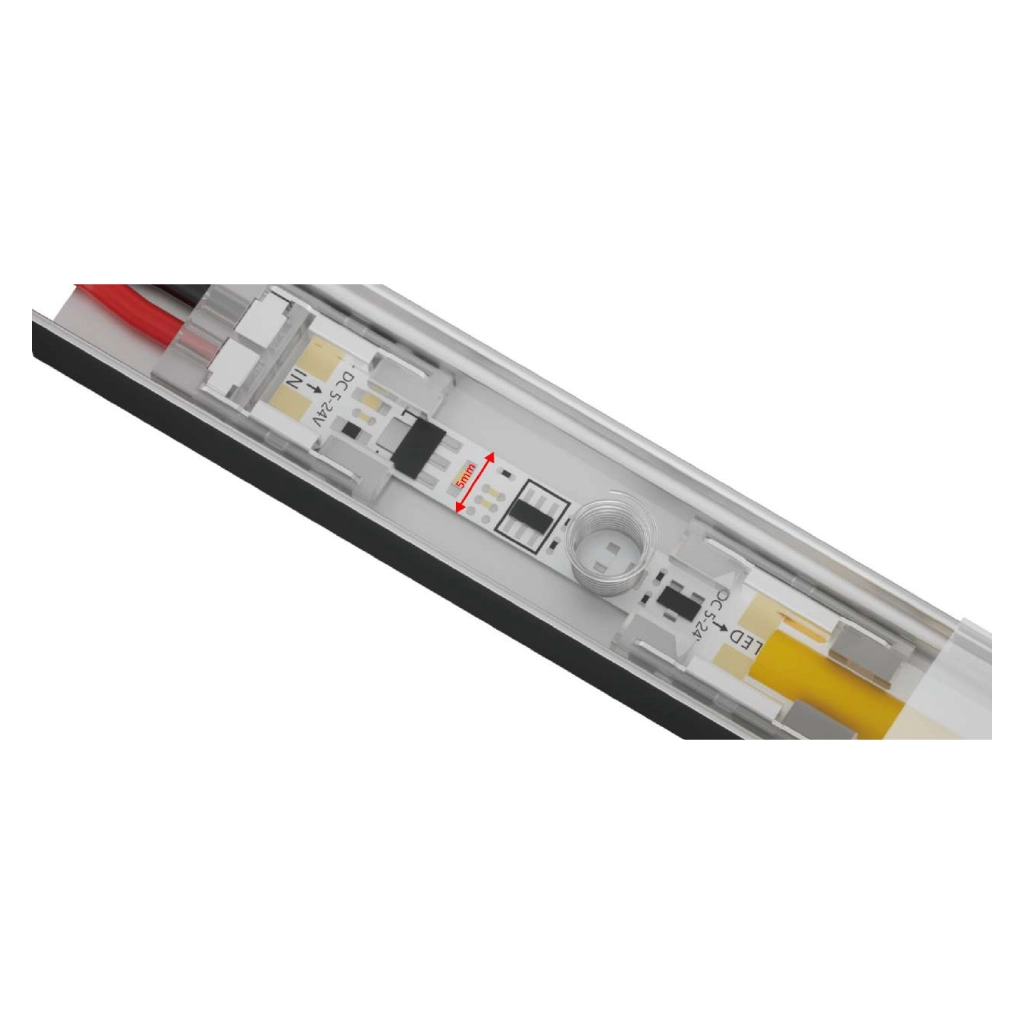

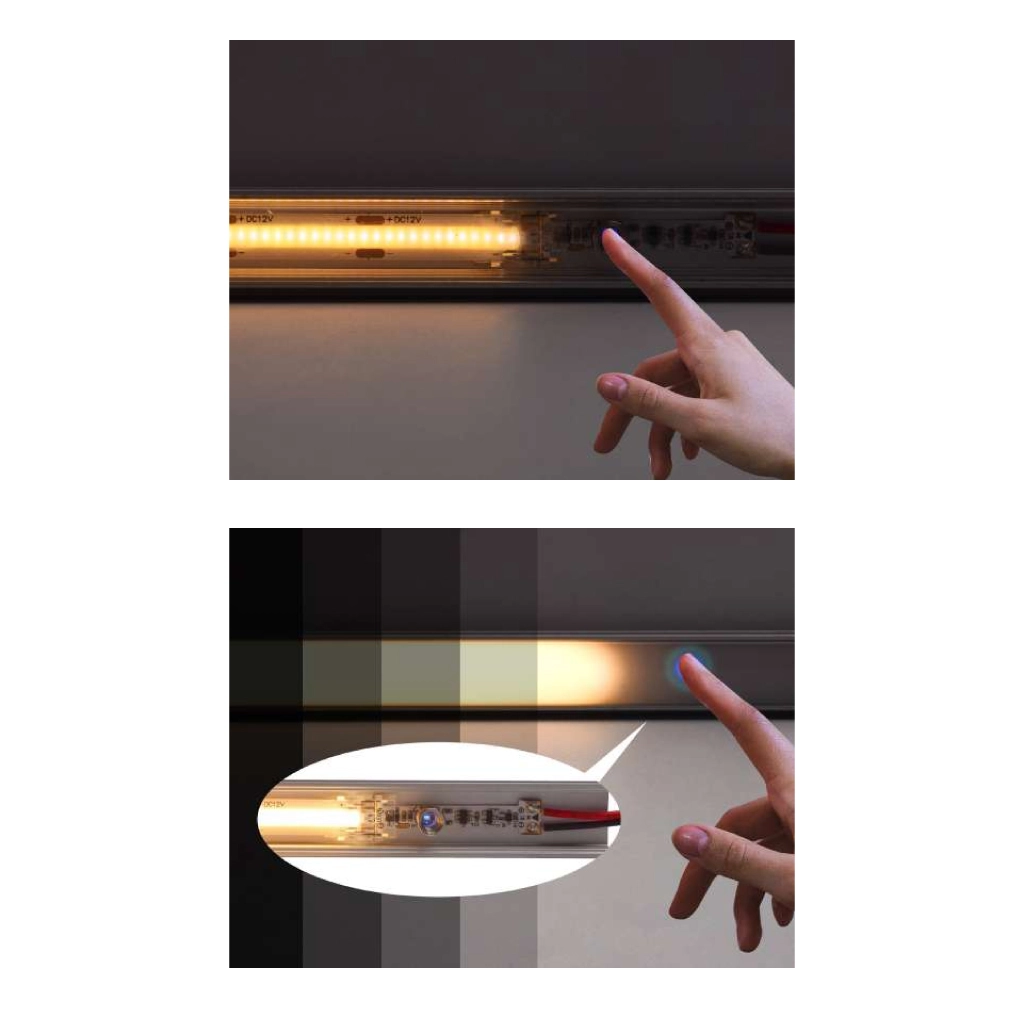

Krótkie dotknięcie: włącz / wyłącz. Przytrzymanie od 1 s: cykliczna regulacja jasności. Przy wyłączonym wyjściu przytrzymanie przez 5 s wyłącza niebieską kontrolkę. Napięcie wyjściowe jest równe wejściowemu. Taśma LED i profil na ilustracji nie są częścią modułu.

* Obciążalność zależy od przewodów i PCB.

Montaż

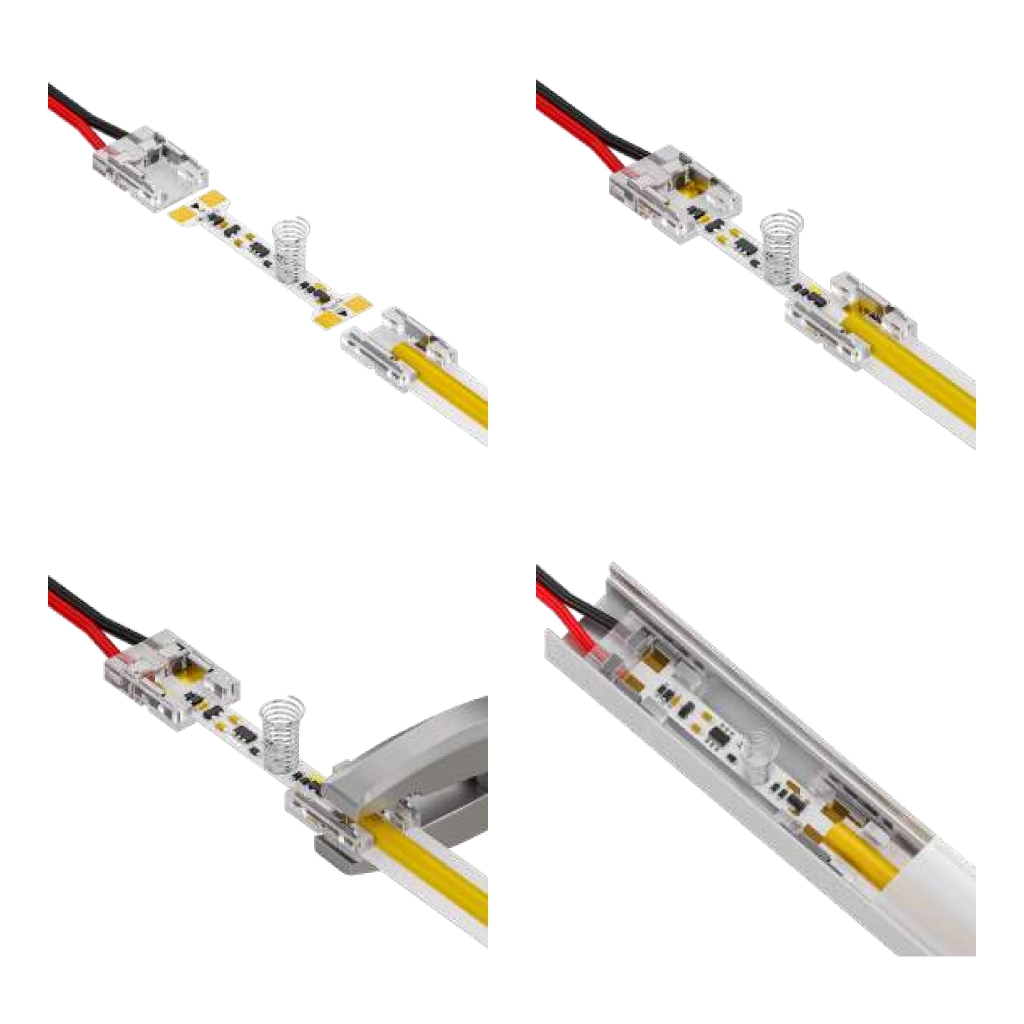

Odłącz zasilanie. Połącz moduł z taśmą i zasilaniem za pomocą dopasowanych złączek lub lutowania. Ustaw sprężynę pod osłoną PC o grubości do 1 mm; wysokość przestrzeni pod osłoną: 6-13 mm.

Kod producenta: WYL-TOUCH-DIM-SW10. EAN: 5905475368592.

Brak danych

Do pobrania

File icon Karta katalogowa - WYL-TOUCH-DIM-SW10.pdf 242.71 kB

Karta katalogowa - WYL-TOUCH-DIM-SW10
